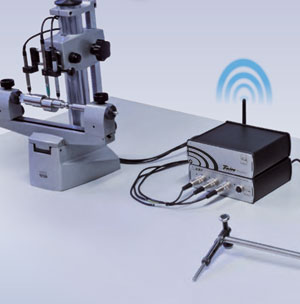

TESA Tasterkasten BPI


• Das Konzept basiert auf einer Mikroprozessor-Technologie und der dezentralen Datenverarbeitung, wodurch ein autonomes Verarbeiten aller Messfunktionen möglich wird und der Messrechner zur Messprogrammerstellung, Verarbeitung und Archivierung verfügbar bleibt. • Grundelement für die Mehrstellenmessung • Datenübertragung zwischen BPI und Messrechner mittels serieller Schnittstelle RS232C • Das Verarbeitungssystem ist dem Anwender freigestellt, geeignet ist jeder Rechner (PC) mit RS232C-Schnittstelle verschiedene Varianten von BPI-Tasterkästen (siehe Auswahlschema) ermöglichen die Durchführung von statischen und dynamischen Messaufgaben innerhalb der Mehrstellen- Messtechnik mit bis zu 64 Messtastern.
	Elektronische Messtaster siehe ab Nr. 7030001
	Datenblätter auf Anfrage
	* max 4 x BPI und 1 x BPA 40 stapelbar

Tasterkasten	Speisung	stapelbar*	Tastereingänge	Dynamische Messung
BPIA 81 BPI 81 BPI 161 BPI 88 BPA 40	• - - - •	- • • • •	8 8 16 8 -	- - - • -
Technische Daten	BPIA 81	BPI 81		BPI 88	BPA 40
	110 - 220 V 220 - 240 V 50 - 60 Hz 25 VA	durch die BPA40			115 - 230 +/- 20 % 50 - 60 140
Maße: H x L X T in mm	94 x 322 x 134	94 x 322 x 134		94 x 322 x 134	94 x 322 x 134
Messspanne in mm:	2 und 0,2	2 und 0,2		2 und 0,2
Ziffernschritt in µm:	1 und 0,1	1 und 0,1		1 und 0,1
Fehlergrenze:	+/- 0,3 % der Messspanne
Lesegeschwindigkeit/Taster in ms	7	7		0,2
Schnittstelle	RS232C (Stecker 25 polig)
Steuereingänge: Steuerausgänge:	6 8	6 8		6 8
Verbindungskabel zum PC Typ CBIA2 Typ CBIA5	L = 2 m; Stecker 25/9 polig L = 5 m; Stecker 25/9 polig
Verbindungskabel BPI/BPI bzw. BPA Typ CBIE03 Typ CBIE2	L = 0,3 m; Stecker 15/15 polig L = 2 m; Stecker 15/15 polig
