Höhenmess- und Anreißgeräte

Höhenmessgeräte

zurück

Seite:

Höhenmess- und Anreißgeräte

Unser Katalog wurde neu überarbeitet
Alle Preise verlieren Ihre Gültigkeit-
Zu unserem neuen Katalog - Stand Mai 2005
klicken Sie hier

Kalibrierung
siehe Nr.30 000

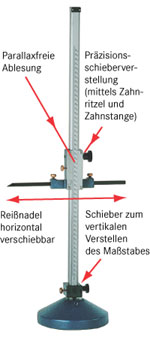

mit verschiebbarem, auswechselbarem Maßstab, parallaxfreier Ablesung, Skale und Nonius blendfrei mattverchromt, Nonius 1/10 mm
der Maßstab kann mittels des unteren Schiebers verschoben werden
beim Messen von der Grundfläche aus wird der Maßstab auf einen gehärteten nachstellbaren Zapfen aufgesetzt
die Schieberverstellung erfolgt über Zahnritzel und Zahnstange
die gehärtete Reißnadel, auf zwei breiten Auflageflächen, ist genau auf Umschlag justiert
Fuß mit hervorstehenden gehärteten Gleitzapfen

Messbereich		mm	600	1000	1500	2000
Stangen-Querschnitt		mm	20 x 20	20 x 20	40 x 20	40 x 20
Ø des runden Fußes		mm	160	160	280	280
Reißnadel-Querschnitt/Länge		mm	8 x 8/270	8 x 8/270	12 x 10/350	12 x 10/350
Gewicht Gerät		kg	-	8,7	28	35
Gewicht Holzkasten		kg	-	6	15	25

		€	885,00	(1070,00)	(2050,00)	(2850,00)
	Messuhrhalter z. Anklemmen an die Anreißnadel
		€	85,00		-	-
	Gekröpfte Zusatzreißnadel zum Messen von der Grundfläche aus
		€	130,00		(173,00)
	Gerade Ersatzreißnadel hartmetallbestückt
Stückpreis		€	117,00		159,00

Austauschmaßstäbe mit Schwindmaß 0,5/0,8/1,0/1,25/1,5/1,75 und 2,0% auf Anfrage.
