2210001
Kalibrierung
siehe 90000
Artikel-Nr Ausführung
 Messflächen
Ø mm		 Auflösung Ebenheit +
Wiederholgenauigkeit		 Parallelität
 Messkraft
N		 Preis in €/
netto
mm
2210001 Digitalpassameter 0-30mm 10 0,001 0,0001 < 0,3µm < 0,5 µm 12-18 a.A.
2210002 Digitalpassameter 0-30mm 10 0,001 0,0001 < 0,3µm < 0,5 µm 12-18 a.A.
2210003 Digitalpassameter 0-30mm 10 0,001 0,0001 < 0,3µm < 0,5 µm 12-18 a.A.
2210101 Geräteablage für 0-30mm a.A.
2210102 Geräteablage für 25-55 mm a.A.
2210103 Geräteablage für 50-80 mm a.A.

Kalibrierung
siehe 90000
Artikel-Nr Ausführung
 Messbereich
mm		 Skalenteilungswert
mm		 Messpindel-Ø
mm		 Messflächen-Ø
mm		 Preis in €/
netto
2240001 mit Skalenanzeige 0-25 0,01 6,5 25 nur Rep.
2240002 mit Skalenanzeige 25-50 0,01 6,5 25 nur Rep.
2240003 mit Skalenanzeige 50-75 0,01 6,5 25 nur Rep.
2240004 mit Skalenanzeige 75-100 0,01 6,5 25 nur Rep.

zurück vor
20-21 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2021
2210 Digital - Passameter
DIN 863
2240 Bügelmessschrauben für Zahnweiten-Messungen
DIN 863
TESA ISOMASTER AE
Zum Messen der Zahnweiten (Wk),
Einstiche, Nutenabständen u.a.
Ausführung:
• Messflächen: Stahl gehärtet
• Vorgezogene Friktionskupplung
• Skalenhülse und Skalentrommel mattverchromt
• Feststellklemmung
• Messspindelsteigung: 0,5 mm
• Lieferung: Im Etui

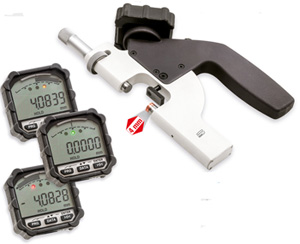

Das Digitalpassameter mit einem robusten Messmittelkörper und
mit einem neuartigen Induktiv-Messsystem erreicht eine sehr hohe
Messgenauigkeit und Wiederholgenauigkeit. Durch von oben
verstellbaren Amboss liegt das Gewicht des Messmittels auf dem
Werkstück. Der von unten herangeführte Messtaster, mit einem
Messhub vom 4 mm, sichert durch seine konstante Messkraft eine
sehr hohe Wiederholgenauigkeit. Die Anzeigeauflösung beträgt
0,1 μm. Die großen Messflächen von 10 mm gewährleisten ein
stabiles Aufliegen am Prüfling. Alle erfassten Messwerte können
mit einem optionalen Funkmodul extern weiterverarbeitet werden.
Der einstellbare Toleranzmodus / MAX/MIN erleichtert die Anwendung
in der Serienmessung.
Anwendung:
•Hochgenaues Messen von Bauteilen, an der Maschine oder im Messraum
•Serien Prüfungen von Dreh- und Frästeilen, visualisierte Toleranzmodus
•Optionales Datenmodul zur Erfassung
•Verstellbarer Anschlag ermöglicht präzise Positionierung an Werkstücke
•Schutzart = ip65
•Lieferung: Im Etui
