Anwendung: Großer Messbereich 100 mm
durch 50mm Spindelverstellung und
aufschraubbare Endmaßverlängerung 50mm
Ausführung:
• Spindel 10 mm Ø, Hartmetallmessflächen
• Spindelverstellung: 50 mm
• Skalentrommel: Ø 24 mm
• Klemmeinrichtung, Friktionskupplung
• Gewindesteigung: 1 mm

>>> mit Handwärmeschutzgriffen
>>> Lieferung: Ohne Etui, Holzetui auf Anfrage
>>> Einstellmaße siehe: Ab Nr. 2000101
Kalibrierung
siehe 90000
Artikel-Nr Ausführung
Messbereich
mm
Skalenteilungswert
mm
max. Fehler
µm
Preis in €/
netto
2042001 Bügelmessschraube mit Endmaßverlängerung 200-300 0,01 6 995,00
2042002 Bügelmessschraube mit Endmaßverlängerung 300-400 0,01 7 1033,00
2042003 Bügelmessschraube mit Endmaßverlängerung 400-500 0,01 8 1134,00
2042004 Bügelmessschraube mit Endmaßverlängerung 500-600 0,01 9 1256,00
2042005 Bügelmessschraube mit Endmaßverlängerung 600-700 0,01 9 1382,00
2042006 Bügelmessschraube mit Endmaßverlängerung 700-800 0,01 9 1504,00*
2042007 Bügelmessschraube mit Endmaßverlängerung 800-900 0,01 10 1627,00*
2042008 Bügelmessschraube mit Endmaßverlängerung 900-1000 0,01 10 1779,00*
2042009 Bügelmessschraube mit Endmaßverlängerung 1000-1100 0,01 11 2125,00*
2042010 Bügelmessschraube mit Endmaßverlängerung 1100-1200 0,01 11 2302,00*
2042011 Bügelmessschraube mit Endmaßverlängerung 1200-1300 0,01 12 2483,00*
2042012 Bügelmessschraube mit Endmaßverlängerung 1300-1400 0,01 12 2672,00*
2042013 Bügelmessschraube mit Endmaßverlängerung 1400-1500 0,01 13 2486,00*
2042014 Bügelmessschraube mit Endmaßverlängerung 1500-1600 0,01 18 4265,00*
2042015 Bügelmessschraube mit Endmaßverlängerung 1600-1700 0,01 19 4544,00*
2042016 Bügelmessschraube mit Endmaßverlängerung 1700-1800 0,01 20 4822,00*
2042017 Bügelmessschraube mit Endmaßverlängerung 1800-1900 0,01 21 5100,00*
2042018 Bügelmessschraube mit Endmaßverlängerung 1900-2000 0,01 22 5378,00*

* = Lieferbedingung: Ab Werk
zurück vor

20-10 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2025/26

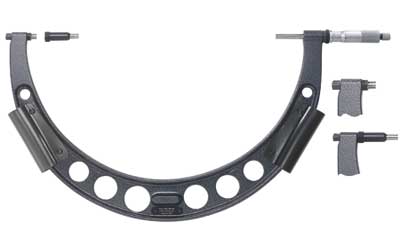

2042 Bügelmessschrauben mit Endmaßverlängerung
DIN 863
