Innenfeinmessgeräte, Messsative, Messtische zurück vor Diese Seite ausdrucken
Artikel-Nr Rohr-Ø
mm		 Länge
mm		 Preis in €/
netto		 Artikel-Nr Rohr-Ø
mm		 Länge
mm		 Preis in €/
netto
4029001 12 250 283,00 4029101 18 1000 5099,00
4029002 12 500 310,00 4029102 18 1500 606,00
4029003 12 750 371,00 4029103 18 2000 735,00
4029004 12 1000 419,00 abweichende Längen a.A.

vor
zurück
40-14 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2026
4029 Messtiefenverlängerung für Serie Innen-Feinmessgeräte

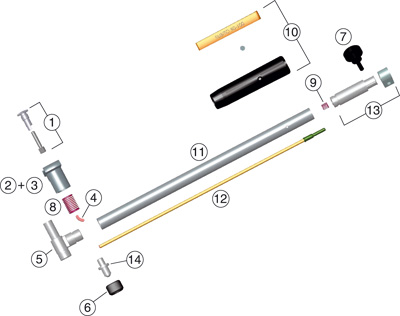

4038 Ersatzteile für Serie SU Innen-Feinmessgeräte
Die Abbildungen können bei den einzelnen Gerätegrößen abweichen
Nr.
Artikel-Nr.
 Bezeichnung
1
4038000
 Nippel mit beweglichem Tastbolzen
2
4039000
 Zentrierteller Stahl
3
4040000
 Zentrierteller verschleißfest beschichtet
4
4041000
 Segment
5
4042000
 Messkörper mit Umleitungkörper
6
4043000
 Überwurfmutter
7
4044000
 Klemmschraube
8
4045000
 Feder für Zentrierteller
9
4046000
 Feder für Verbindungsstange
10
4047000
 Kunststoffgriff
11
4048000
 Rohr
12
4049000
 Verbindungsstange
13
4050000
 Messuhrhalter
o.A.
4051000
 kompl. Oberteil bestehend aus: Rohr, Griff, FederVerbindungsstange, Messuhrhalter und Klemm-schraube
o.A.
4052000
 kompl. Unterteil bestehend aus: Messkörper mitUmleitungskörper, Segment, Zentrierteller, Nippelmit bew. Tastbolzen, Überwurfmutter
o.A.
4053000
 kompletter Serie-Halter
14
4054000
 fester Messbolzen Stahl
o.A.
4055000
 fester Messbolzen Hartmetall
Bei Bestellung ist immer der Messbereich anzugebenen
Preise auf Anfrage

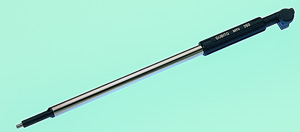

Messtiefenverlängerung:
Für Serie Innenmeßgeräte, steckbar,
Spannschaft Ø 8 mm
Anwendbar ab Bohrungsdurchmesser 35 mm
