Elektronische Längenmessgeräte zurück vor Diese Seite ausdrucken
Kalibrierung
siehe 900000
Normalausführung:
Artikel-Nr
Ausführung
Messbereich
mm
Ausgangsspannung
V
Empfindlichkeit
V/mm
Wiederhol-
grenze
µm
Fehlergrenze
(L in mm)
µm*
 Preis in €/
netto
7032021
GT 21 DC - SPS
 ± 1 ± 10 10 0,1 0,2 + 3,5 · L3 706,00
7032022
GT 22 DC - SPS
 ± 1 ± 10 10 0,1 0,2 + 3,5 · L3 718,00
7032521
GTL 21DC - SPS
 ± 2 ± 2 1 0,1 0,2 + 3,5 · L3 806,00
7032821
GTL 21 DC - SPS
 ± 1 ± 10 10 0,1 0,2 + 3,5 · L3 806,00
7032522
GTL 22 DC - SPS
 ± 2 ± 2 1 0,1 0,2 + 3,5 · L3 827,00
7032822
GTL 22 DC - SPS
 ± 1 ± 10 10 0,1 0,2 + 3,5 · L3 827,00
Normalausführung mit großem Freihub:
Artikel-Nr Ausführung Messbereich
mm
Ausgangsspannung
V		 Empfindlichkeit
V/mm		 Wiederhol-
grenze
µm		 Fehlergrenze
(L in mm)
µm*		 Preis in €/
netto
7032027
GT 27 DC - SPS
 ± 2 ± 2 1 0,1 0,2 + 3 · L3 897,00
7032827
GT 27 DC - SPS
 ± 2 ± 10 5 0,1 0,2 + 3 · L3 897,00
7032028
GT 28 DC - SPS
 ± 2 ± 2 1 0,1 0,2 + 3 · L3 918,00
Normalausführung mit großem Messbereich:
Artikel-Nr Ausführung Messbereich
mm		 Ausgangsspannung
V		 Empfindlichkeit
V/mm		 Wiederhol-
grenze
µm		 Fehlergrenze
(L in mm)
µm*		 Preis in €/
netto
7032061
GT 61 DC - SPS
 ± 5 ± 5 1 0,1 1 + 4 x L 936,00
7032062
GT 62 DC - SPS
 ± 5 ± 5 1 0,1 1 + 4 x L 951,00
Normalausführung mit Messbolzenabhebung durch Druckluft:
Artikel-Nr Ausführung Messbereich
mm		 Ausgangsspannung
V		 Empfindlichkeit
V/mm		 Wiederhol-
grenze
µm		 Fehlergrenze
(L in mm)
µm*		 Preis in €/
netto
7032222
GTL 222 DC - SPS
 ± 1,5 ± 1,5 1 0,1 0,2 + 3,5 ·L2 920,00
7032823
GTL 222 DC - SPS
 ± 1,5 ± 7,5 5 0,1 0,2 + 3,5 · L2 920,00
7032922
GTL 222 DC - SPS
 ± 1 ± 10 10 0,1 0,2 + 3,5 · L2 920,00
7032282
GT 282 DC - SPS
 ± 2 ± 2 1 0,1 0,2 + 3 · L3 981,00
7032622
GT 622 DC - SPS
 ± 5 ± 5 1 0,1 1 + 4 x L 1025,00
Andere Ausführungen: Auf Anfrage
zurück
vor

70-6 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2026

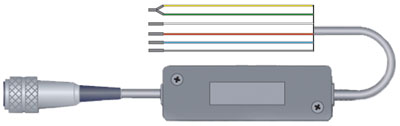

7032 Messtaster in DC-Ausführung SPS 24 V
Messtaster in DC - SPS Ausführung mit Spannungsversorgung bis 24 V
• Zum Anschluss für z.B. SPS- Steuerung
• Übrige Parameter wie Messspanne, Kabelausgang usw. entsprechen
den Geräte-Typen in Normalausführung - siehe ab Nr. 7030021
* Fehlergrenze für Linearitätsabweichung
Zusätzlich erhältliche Ausführungen: 2V/mm, 5V/mm, 10V/mm
Datenblätter für alle Messtaster erhalten Sie auf Anforderung
Zubehör für elektronische Längenmesstaster siehe ab Nr. 7035001
Andere Messtaster in DC Ausführung - Auf Anfrage
Standardausführung = offenes Kabelende zum klemmen (L= ca 2m)
Steckerausführung auf Anfrage (L= ca 2m)
