Kalibrierung
siehe 900000
TESA MONTEURKIT 2-W
TESA MONTEURKIT 2-C
Messen von Führungsschienen. Kreise
Messen der Ebenheit und Erfassen der Lage im Raum von Kreisen sowie der korrelativen Ebenheit von verschiedenen Kreisen.		 Drehwinkel
Erfassen der Rechtwinkligkeit zwischen der Tischfläche und der vertikalen Mittellinie des relevanten Werkzeugs.		 Drehung der Bauteile einer
Werkzeugmaschine
Messen und Erfassen der Schrittabweichungen des Maschinentisches aufgrund der geometrischen Maschinenbauform.
Unterschiedsmessungen mit dem TES A MONTE URKIT 2-C bzw. 2-w
Rechtwinkligkeit und Parallelität einer Maschine
Durch die Verwendung des Winkelmodells mit magnetischer vertikaler Messsohle können hochgenaue Winkelmessungen ausgeführt werden
(Beseitigung des Einflusses der Hand)

M=Anschluss des Messgerätes an die
Schnittstelle A
R=Anschluss des Bezugsgerätes an die
Schnittstelle B		 Geradheit eines beweglichen
Maschinentisches
Messen der Geradheit eines beweglichen
Maschinentisches bezogen auf die
Maschinenbasis. Nach einer schrittweise
Verschiebung des Tisches wird der bei
jedem Schritt gemessene Wert registriert oder gespeichert, nach Stabilisierung des angezeigten Messwertes.
Hohgenaues Messen der Parallelität
Während der Messung wird das Bezugsgerät (R) jede Änderung bei der Orientierung der Prüfgegenstände ausggleichen. Somit läßt sich die genaue Bauform der Führungsschienen erfassen (unterschiedliche Empfindlichkeiten
von bis zu 1 μm/m).		 Verdrehung der Führungsschienen und Werkstücke
Zuerst wird das Messgerät (M) schrittweise in Richtung X bewegt. Der bei jedem Schritt angezeigte Messwert wird dann regestriert, nachdem die Wartezeit zur Stabilisierung des Gerätes abgelaufen ist. Dieses Verfahren wird auch zum Messen aller möglichen Belastungen beim Befestigen des zu prüfenden Werkstückes angewendet.
Artikel-Nr
Ausführung
Ziffernschrittwert:
mm
Preis in €/
netto
6073201 TESA MONTEURKIT 2-C
0,001
 9312,00
6073202 TESA MONTEURKIT 2-C
0,005
 8488,00
6073301 TESA MONTEURKIT 2-W (Wireless)
0,001
 13835,00
6073302 TESA MONTEURKIT 2-W (Wireless)
0,005
 13029,00
6073500 TESA BEVELSOFT 3045,00
vor
zurück
60-27 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2011/12
6073 Elektronisches Neigungsmesgerät MONTEURKIT 2
MONTEURKIT 2
Das Monteurkit 2 besteht aus 1 Anzeigegerät und 2 elektronischen Neigungsmessgeräten TESA BEVELtronic und ist das ideale
Mess-System für die Messung von Ebenheiten, zur Messung von Maschinen und anderen Anlagen unter werkstattüblichen Bedingungen. Das Monteurkit 2 ist univerell einsetzbar für Justierarbeiten und Rotationsanalysen und ist auf die Bedürfnisse von Spezialisten abgestimmt, welche sich mit der Geometrie von Maschinenbau- Komponenten beschäftigen. Ein Montuerkit 2 bietet eine enorme Einsatzerweiterung durch die verfügbare Differenz-, bzw. Referenzmessung.

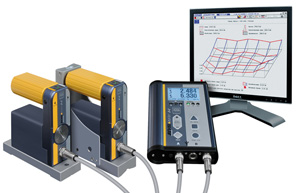

Lieferumfang des TESA Monteurkit 2-C
1 Kunststoffetui mit Schaumstoff-Einsätzen
1 BEVELtronic 2-C, Horizontalmodell, ebene und feingeschliffene
Messflächen aus gehärtetem Stahl, Staubnuten, Basislänge 150 mm.
1 BEVELtronic 2-C, Winkelmodell mit Gusskörper, geschliffene
Messflächen, horizontale und vertikale Messsohle prismatisch angeordnet,
Basislänge 150 mm.
1 BEVELmeter 2-C mit Verbindungskabel
2 Verbindungskabel BEVELmeter 2-C zu BEVELtronic 2-C,
Länge 2,5 m.
9 Batterien für alle Messgeräte
1 Gebrauchsanleitung mit Konformitätserklärung

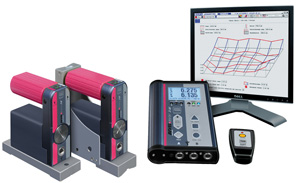

Lieferumfang des TESA Monteurkit 2-W
wie TESA Monteurkit 2-C jedoch zusätzlich
mit Funksystem und IR - Fernbedienung
Weiteres Zubhör auf Anfrage
